Моноблок

перейти в магазин

Моноблоки — це повністю зібрані холодильні машини, які об’єднують в одному корпусі всі основні компоненти холодильного контуру. Моноблок призначений для безпосереднього монтажу на холодильну камеру: він встановлюється або в проріз стінової панелі — настінний монтаж, або під дах камери — ранцевий монтаж. Після встановлення моноблок працює як автономна холодильна система, охолоджуючи внутрішній об’єм камери.

Серія TRM/TTM — середньотемпературні моноблоки для камер із температурою зберігання близько -2…+5 °C. Серія TRL/TTL — низькотемпературні моноблоки для морозильних камер до -15…-20 °C. Холодоагент — R507A.

Моноблоки укомплектовані всією необхідною автоматикою та аксесуарами:

• компресори європейського виробництва;
• блок управління;
• випарник з електричним ТЕНом відтайки;
• піддон для конденсату з вбудованим ТЕНом і трубкою для зливу;
• реле високого тиску;
• фільтр-осушувач;
• освітлення камери зі світлодіодною лампою та вимикачем;
• кабель живлення — 10 метрів.

Технічні характеристики моноблоків «Tehma»:

• діапазон застосування:
TRM/TTM: від -2 °C до +5 °C;
TRL/TTL: від -15 °C до -20 °C;

• матеріал корпусу зовнішньої частини — оцинкована сталь з якісним порошковим покриттям;
• матеріал корпусу випарника — нержавіюча сталь;
• герметичний компресор з термозахистом;
• теплообмінники з мідними трубками та алюмінієвим оребренням;
• вбудована теплоізоляція, тампон можна зняти за потреби;
• вентилятори високої продуктивності.

Переваги моноблоків «Tehma»:

• економічність і висока ефективність;
• зручність встановлення та монтажу;
• мінімальні роботи з панелями холодильних камер;
• компактна конструкція;
• не потрібно підключати фреонові магістралі;
• посилений електрозахист;
• кришка спроєктована для зручного доступу та обслуговування.

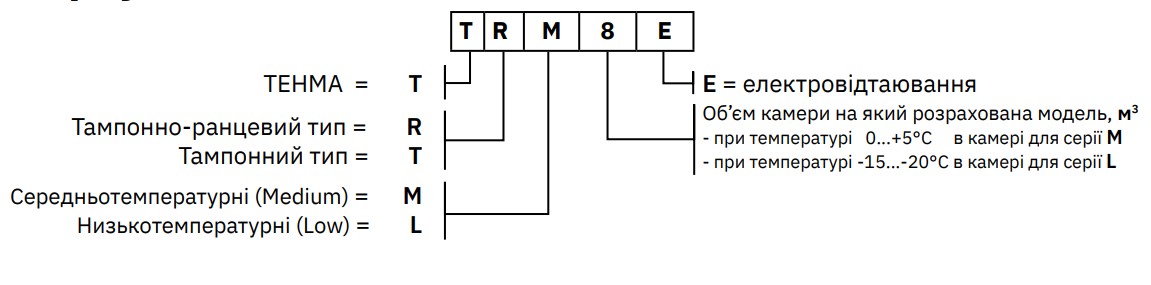

Приклад маркування

Для точного підбору обладнання використовуйте таблицю нижче:

Рекомендації щодо підбору моноблоків TRM/TTM залежно від об’єму камери

Температура в
камері, °C		 Температура
зовнішня, °C		 TR1M10E TR1M15E TT1M25E TRM40
Q, Вт V, м³ Q, Вт V, м³ Q, Вт V, м³ Q, Вт V, м³
+10°C +20°C 1339 14,9 1648 19,8 3185 33 4988 43,0
+25°C 1267 14 1572 18,4 3009 31 3901 40,0
+30°C 1197 13,4 1496 17,8 2839 29 3689 37,0
+35°C 1125 12,2 1418 17 2667 28 3514 34,0
+40°C 1055 11,3 1342 16 2496 27 3317 31,0
+5°C +20°C 1101 12 1494 17 2603 27 3798 42,2
+25°C 1086 11,2 1423 16,7 2555 26,4 3606 39,6
+30°C 1027 10,3 1347 15,6 2429 25,9 3401 36,8
+35°C 966 9,4 1266 14,5 2293 24,8 3180 33,7
+40°C 901 8,5 1180 13,3 2147 22,4 2992 32,0
0°C +20°C 961 10,1 1328 14,4 2174 24,9 3462 37,6
+25°C 946 9,3 1261 14,2 2163 23,7 3284 35,2
+30°C 893 8,6 1191 13,2 2154 22 3095 32,6
+35°C 836 7,9 1116 12,2 2031 19,3 2892 29,7
+40°C 777 7,1 1037 11,1 1899 17,7 2753 27,9

Рекомендації щодо підбору моноблоків TRL/TTL залежно від об’єму камери

Моноблок МОДЕЛЬ TRL8 TRL14 TRL18 TT1L29E
Температура
в камері, °C		 Температура
зовнішня, °C		 Q, Вт V, м³
для 100мм		 V, м³
для 80мм		 Q, Вт V, м³
для 100мм		 V, м³
для 80мм		 Q, Вт V, м³
для 100мм		 V, м³
для 80мм		 Q, Вт V, м³
для 100мм		 V, м³
для 80мм
-18…-20°C +20°C 807 8,0 7,2 1263 14,0 12,5 1709 18,5 14,7 2997 28,6 26,4
+25°C 797 7,3 6,6 1214 13,2 12,0 1644 17,0 13,6 2829 27 25
+30°C 744 6,9 6,0 1154 12,7 11,5 1531 16,2 12,8 2679 25 23
+35°C 688 6,2 5,6 1076 12,0 10,9 1412 14,2 11,5 2518 23 21
+40°C 630 5,7 5,0 994 11,0 10,0 1294 12,2 10,5 2346 21 20

За потреби наші спеціалісти допоможуть підібрати відповідну модель.

Технічні характеристики

Технічні характеристики моноблоків

Модель Темпера-
турний
режим, C		 Охолод-жуваний об’єм,
м³		 Живленя
моно-
блока		 Холодо-
продук-
тив-
ність,
Вт		 Номі-
нальний
струм, А		 Спожи- вана
потуж-ність, Вт		 Витрати
ел.енергії
за добу,
кВт.год		 Потужність
електро-
відтайки,
кВт		 Габаритні
разміри,
мм		 Маса,
кг
TR1M10E -2 … +5 4…10 230В 1~ 1000 3,8 874 15,7 1,24 1045x695x795 60
TR1M15E -2 … +5 10…15 230В 1~ 1400 9 1890 34,0 1,24 1045x825x795 75
TT1M25E -2 … +5 15…23 230В 1~ 2700 15,5 3292 59,3 1,5 1055x855x870 105
TRM40E -2 … +5 30…40 400В 3~ 3300 6,6 2666 48,0 1,44 1095x990x795 120
TRL8E -15 … -20 4…8 230В 1~ 946 6,7 1441 25,9 1,24 1045x770x795 88
TRL14E -15 … -20 9…14 230В 1~ 1200 8,4 1773 31,9 1,24 1045x770x795 90
TRL18E -15 … -20 16…18 400В 3~ 2000 6,4 2387 43,0 1,24 1045x825x795 105
TT1L29E -15 … -20 22…29 400В 3~ 2500 8,3 3133 56,4 1,86 1020x1135x870 135

Cхема тампонно-ранцевих моноблоків TRM/TRL

Cхема тампонних моноблоків TTM/TTL

Моноблоки TRM/TRL, TTM/TTL



Модель
моноблока		 Габарити виробів
(Д ш В), мм		 Розміри
отворів, мм		 Розміри виробів, мм
L B H X Y h1 h3 h4 l1 l2 b1
TR1M10E 1035 695 790 640 355 345 680 730 435 610 590
TR1M15E 1045 825 790 760 355 350 435 720
TRM40E 1095 990 795 935 400 395 485 890
TRL8E 1045 770 790 710 400 395 430 665
TRL14E 1045 770 790 710 400 395 430 665
TRL18E 1045 825 795 760 400 395 435 725

Тампонно-ранцеві моноблоки TRM/TRL


Габарити тампонних моноблоків серії TTM/TTL

Модель
моноблока		 Габарити виробів
(д ш в), мм		 Розміри
отворів, мм		 Розміри виробів, мм
L B H X Y h1 h2 h3 h4 l1 l2 b1
TT1M25E 1010 945 835 755 420 415 400 730 765 410 600 745
TT1L29E 1020 1195 765 995 420 415 400 730 765 415 570 990

Тампонні моноблоки TTM/TTL
